回転機構付 イメージプロジェクター回転機構付 イメージプロジェクター
ＡＳ−５８０４０Ｃ／６０Ｃ 回転機構付 イメージプロジェクター

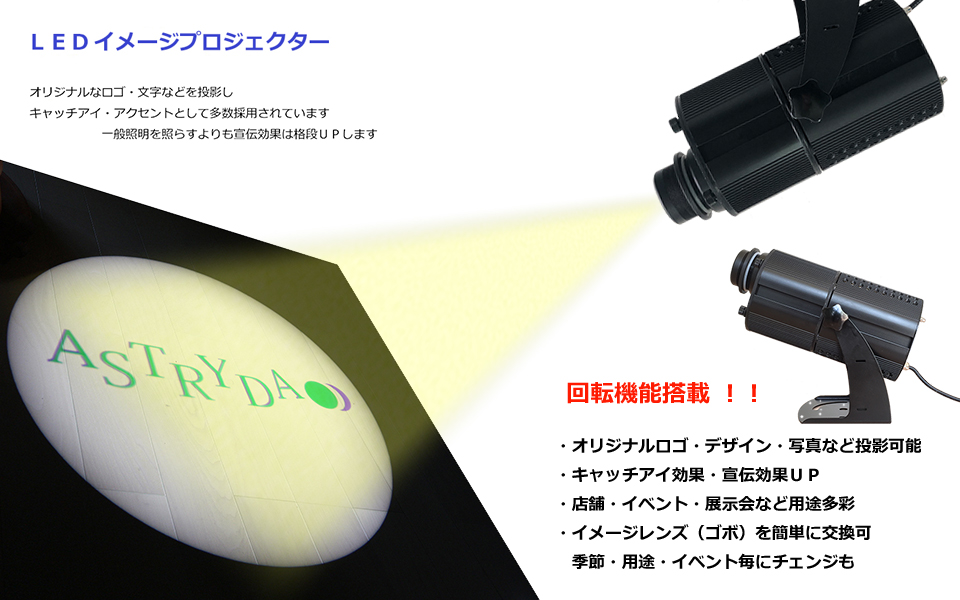

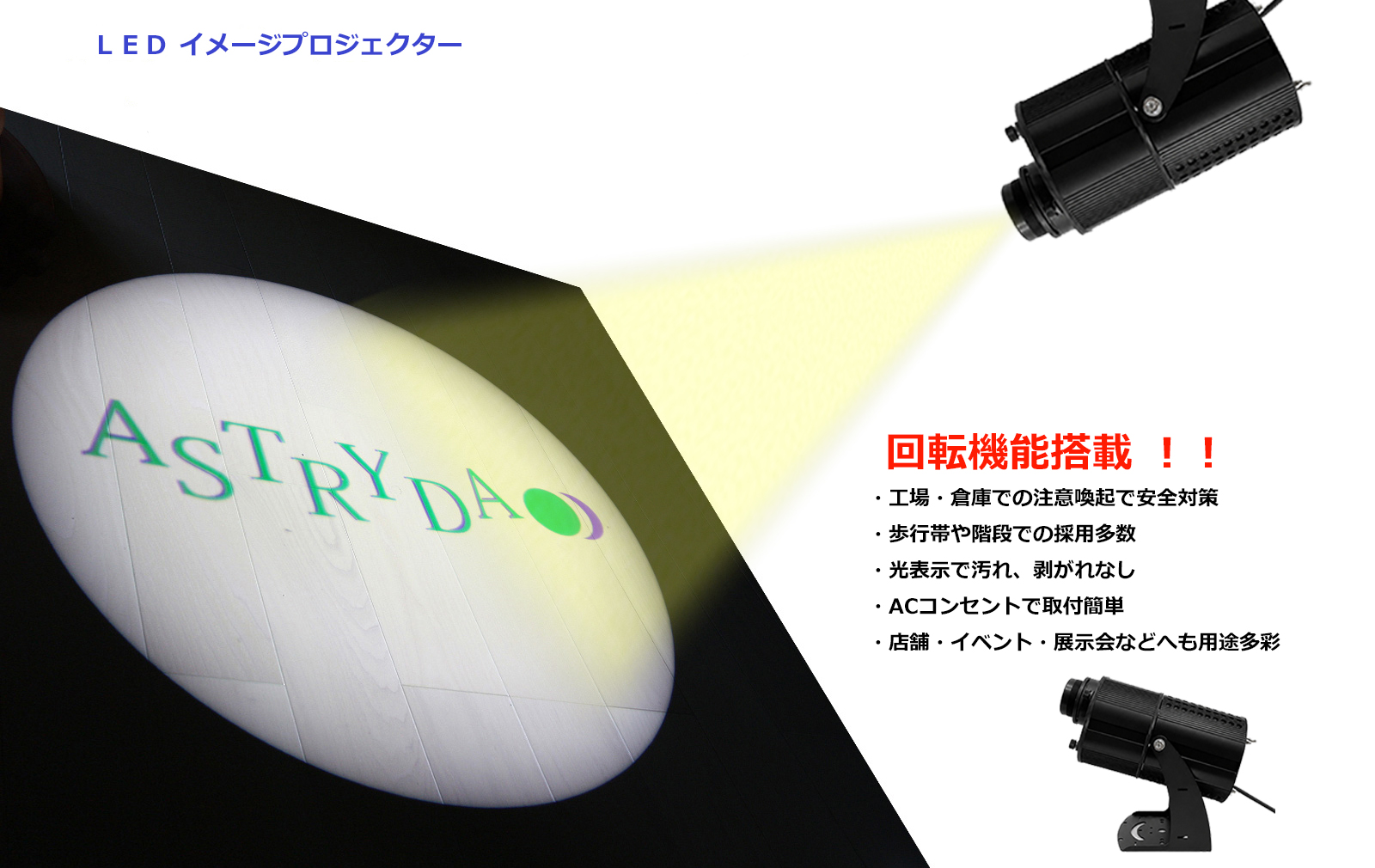

軽量小型なスポット照明 イメージプロジェクター 回転機能搭載 オリジナルデザインの安全対策注意喚起・ピクトグラム・オリジナルロゴなどを投影できます！
クランプ取付やオプションで三脚などカメラネジでも固定出来るようになりました！！
| 品 名： | イメージプロジェクター |
| 型 式： | ＡＳ−５８０４０Ｃ ／ ６０Ｃ |
| 明るさ： | ４４００ｌｍ ／ ５４００ｌｍ |
| 推奨投影距離： | ２ｍ〜１０ｍ （周辺環境が明るい場合には上位機種をお勧めします） |

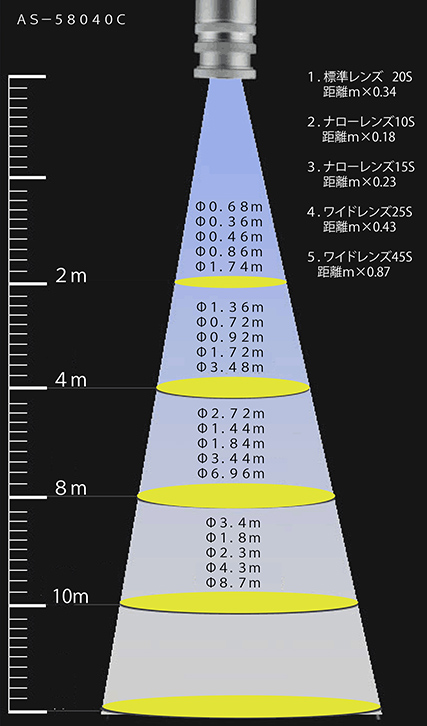

| レンズ別投影サイズ 丸形デザイン：Φｍ 又は 四角形デザイン：□ｍ（タテ×ヨコ） 共にサイズ公差±３％ | ||||||||||||
| 距離 | ナローレンズ１０Ｓ | ナローレンズ１５Ｓ | 標準レンズ２０Ｓ | ワイドレンズ２５Ｓ | ワイドレンズ４５Ｓ | ワイドレンズ７３Ｓ | ||||||
| ２ｍ | Φ0.32m | □0.23m | Φ0.41m | □0.29m | Φ0.61m | □0.43m | Φ0.77m | □0.54m | Φ1.56m | □1.1m | Φ2.7m | □1.91m |
| ３ｍ | Φ0.48m | □0.34m | Φ0.62m | □0.44m | Φ0.92m | □0.65m | Φ1.16 | □0.82m | Φ2.35m | □1.66m | Φ4.05m | □2.86m |
| ４ｍ | Φ0.65m | □0.46m | Φ0.83m | □0.59m | Φ1.22m | □0.86m | Φ1.55m | □1.1m | Φ3.13m | □2.21m | Φ5.4m | □3.82m |
| ５ｍ | Φ0.81m | □0.57m | Φ1.03m | □0.73m | Φ1.53m | □1.08m | Φ1.93 | □1.36m | Φ3.91m | □2.76m | Φ6.75m | □4.77m |
| ６ｍ | Φ0.97m | □0.69m | Φ1.24m | □0.88m | Φ1.83m | □1.29m | Φ2.32m | □1.64m | Φ4.7m | □3.32m | Φ8.1m | □5.73m |
| ７ｍ | Φ1.13m | □0.8m | Φ1.45m | □1.03m | Φ2.14m | □1.51m | Φ2.71 | □1.92m | Φ5.48m | □3.87m | Φ9.45m | □6.68m |
| ８ｍ | Φ1.29m | □0.91m | Φ1.65m | □1.17m | Φ2.45m | □1.73m | Φ3.09m | □2.18m | Φ6.26m | □4.43m | Φ10.8m | □7.64m |
| ９ｍ | Φ1.46m | □1.03m | Φ1.86m | □1.32m | Φ2.75m | □1.94m | Φ3.48 | □2.46m | Φ7.05m | □4.99m | Φ12.15m | □8.59m |
| １０ｍ | Φ1.62m | □1.15m | Φ2.07m | □1.46m | Φ3.06m | □2.16m | Φ3.87m | □2.74m | Φ7.83m | □5.54m | Φ13.5m | □9.55m |
| ※ 表中以外のサイズをご希望の場合は予めご連絡ください。 | ||||||||||||
| 仕 様 | ||||||||||||
| 消費電力： | ４０Ｗ ／ ６０Ｗ | |||||||||||
| 電気代： | 約1,048 ／ 1,572円／月： １日２４時間、１ケ月３０日として２０２５年１月時の概算です | |||||||||||
| 投影効果： | 回転投影（自転）／静止：ｽｲｯﾁ切替 | |||||||||||
| ピント調整： | 固定焦点手動フォーカス・ロックリング付き | |||||||||||
| 冷却方式： | 空冷ファン | |||||||||||
| 防水性： | 簡易防水 注：上向き方向での防水性は弱くなります | |||||||||||
| カラー： | ブラック | |||||||||||
| 質 量： | 2.9kg （電源含まず） | |||||||||||
| 外形寸法(mm)： | 142W(190)×288L×220H （電源含まず） | |||||||||||
| その他資料： | ご希望の方はメールにてお問合せ下さい | |||||||||||

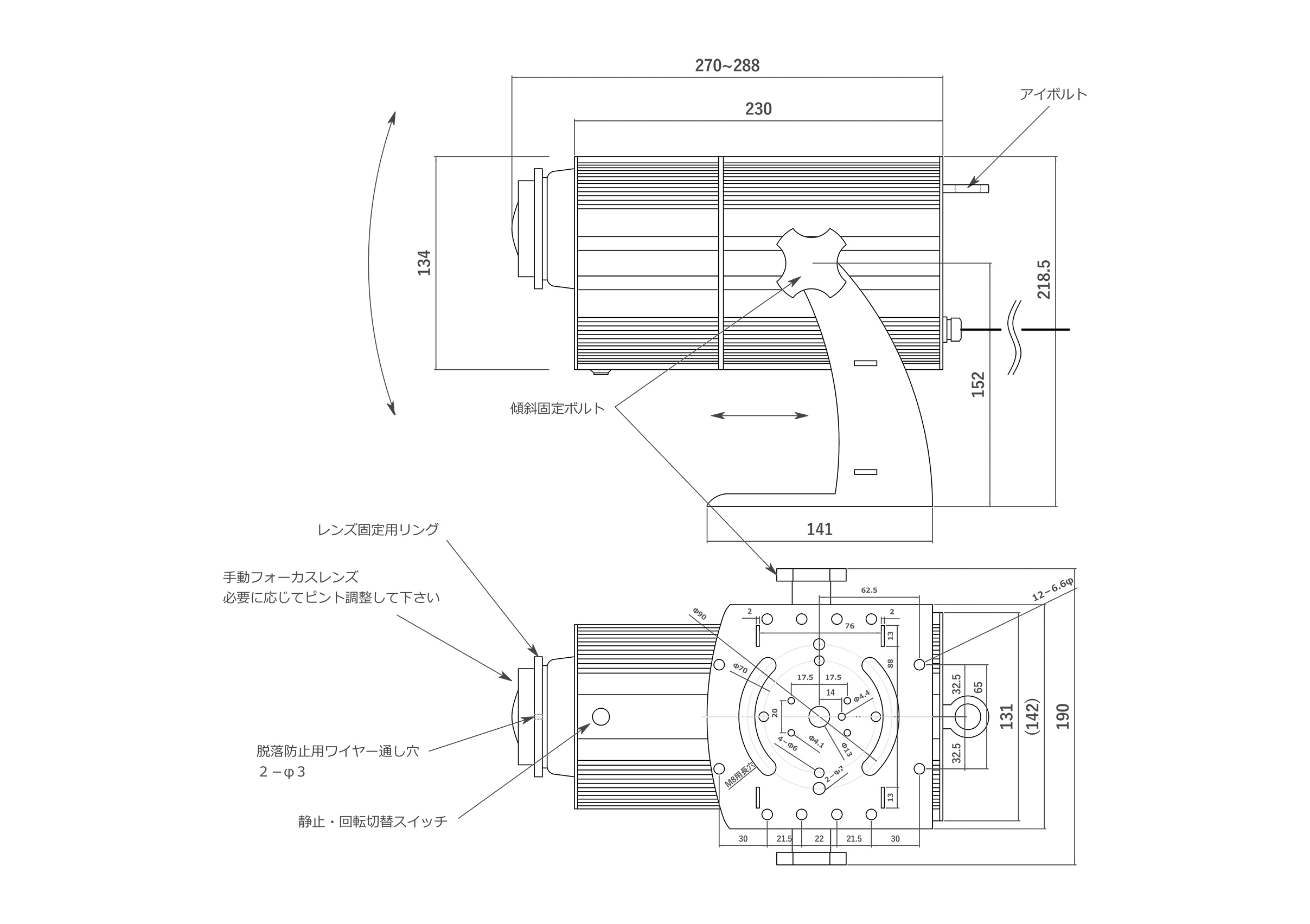

外観図及び補足

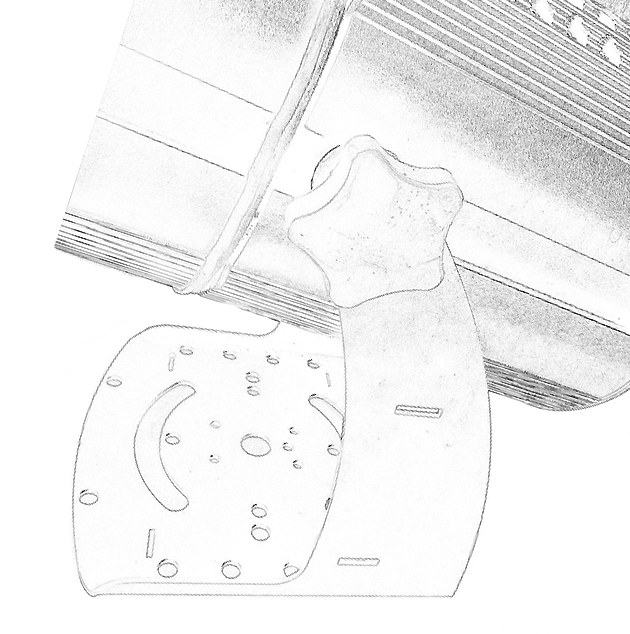

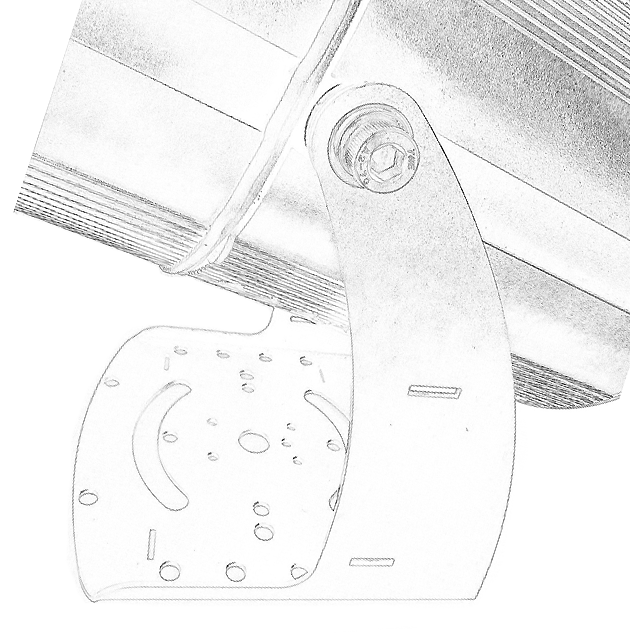

◎ 固定部品は従来からのファイブロブノブボルト又は六角穴付きボルトを選択出来ます
イメージレンズ カラーリストＡ
◎イメージレンズカラーは下記の「カラーリストA」よりお選び頂くか他色の場合何かしらのデータをご提供下さい。
色数によって価格が異なります。 （実物の色とモニター色で若干色ズレがあります）
◎入稿データはイラストレーター(Ai形式データ）が望ましいです。
Ａｉデータをお持ちで無い場合、写真・ＰＤＦ・パワーポイント・エクセルでも別途費用にて承ります。
オプション・スペアパーツ
| アイテム | 内 容 |
| イメージレンズ（GOBO） | １色〜２色 |
| イメージレンズ（GOBO） | ３色 |
| イメージレンズ（GOBO） | フルカラー |
| イメージレンズ固定リング | イメージレンズを固定するクリップです |
| ナローレンズ１０Ｓ | 距離（ｍ）×0.18≒φｍ（最大投影可能サイズ） |
| ナローレンズ１５Ｓ | 距離（ｍ）×0.23≒φｍ（同上） |
| 標準レンズ ２０Ｓ | 距離（ｍ）×0.34≒φｍ（同上） |
| ワイドレンズ２５Ｓ | 距離（ｍ）×0.43≒φｍ（同上） |
| ワイドレンズ４５Ｓ | 距離（ｍ）×0.87≒φｍ（同上） |
| ワイドレンズ７３Ｓ | 距離（ｍ）×1.5≒φｍ（同上） |
| ＡＩエリアカメラ人検知システム | ＡＩカメラを使用し任意の範囲で人感知しＯＮ／ＯＦＦできます |
| 人感センサー天井用 | 熱感知しＯＮ／ＯＦＦできます |
| 人感センサー壁面用 | 熱感知しＯＮ／ＯＦＦできます |
| 赤外線リモコン | お手元でＯＮ／ＯＦＦ出来ます |
| 無線リモコン | 条件などご相談下さい |
| 取付バンドセット | アングル・パイプへの固定用 |
| 防雨ボディーカバー | 雨除けカバーで直接濡れるのを防げます |
| 三脚ネジ | Ｕ１／４インチカメラネジで固定出来ます |
取付可能クランプ一例（未来工業株式会社製）
| 丸フランジ付 | 単管クランプ | KSTK-F |  |
| 丸フランジ付 | Ｃ形鋼用 | SM-11 |  |
| 丸フランジ付 | Ｈ・Ｌ・Ｃ形鋼用 | SGA-11 SGA-11D |
 |
| 丸フランジ付 | Ｈ形鋼・Ｃ形鋼 組合せ用 |
SGBF-10 シリーズ |
 |
| 丸フランジ付 | Ｈ・Ｉ形鋼用 | SGHF-15 シリーズ |
 |
| 丸フランジ付 | 角・丸パイプ Ｈ形鋼・Ｃ形鋼 組合せ用 |
SGPF-10 シリーズ |
 |
| 丸フランジ付 | 丸パイプ専用 | SGPF-5R |  |
| 角フランジ付 角度固定用 ボルト付 |
Ｈ・Ｌ・Ｃ形鋼用 | SGA-11K |  |
| 角フランジ付 角度固定用 ボルト付 |
Ｈ・Ｉ形鋼用 | SGHK-15 シリーズ |
 |
| 角フランジ付 | Ｈ・Ｉ形鋼用 | SGHK-15T シリーズ |
 |
| 角フランジ付 角度固定用 ボルト付 |
Ｈ形鋼・Ｃ形鋼組合せ用 | SGBK-10 シリーズ |
 |
| 角フランジ付 角度固定用 ボルト付 |
角・丸パイプ Ｈ形鋼・Ｃ形鋼組合せ用 |
SGPK-10 シリーズ |
 |
保証について
当社出荷日より１年間、当社責任とみなされた不具合に限り、返送された製品を無償修理いたします。修理期間は内容により異なりますが概ね２週間です。分解・改造を行った製品に関しては保証対象外となります。
初期不良・故障時の補償最大価格は商品代金の金額となります。施工費用・工事代金・損害費用・その他諸経費の保証は出来かねますので予めご了承願います。また高温多湿・粉塵積りなど過酷な環境でのご使用は保証対象外となりますので予めご相談下さい。
簡易防水は社内試験にて「３ｍの距離から各方向に３分間・１２．５Ｌ/分・３０ｋｐａの噴流水にて有害な影響を受けない」試験です。これは家庭用シャワーによる水流で侵入しない程度の性能であり、台風などの強い風雨で使用すると、浸水する恐れがありますので完全に野外路出にて設置される場合にはカバーなどを着けられることをお勧めいたします。但し本機は上向き方向での防水性は弱くなります。
※ 品質改善等の理由により予告無く仕様及び価格の変更がございますのでご了承願います。
